Como fornecedor de tornos horizontais, geralmente encontro perguntas de clientes sobre o funcionamento intrincado dessas máquinas. Um tópico que freqüentemente surge é como o avental controla o movimento da alimentação em um torno de viragem horizontal. Nesta postagem do blog, vou me aprofundar neste tópico em detalhes, lançando luz sobre os mecanismos e funções que tornam essas máquinas tão eficientes e precisas.
Compreendendo o torno de torneamento horizontal
Antes de mergulharmos no papel do avental, é essencial ter um entendimento básico do torno de torneamento horizontal. Esse tipo de torno é um item básico na indústria de fabricação, usada para moldar as peças de trabalho cilíndricas. Ele opera girando a peça de trabalho em seu eixo enquanto uma ferramenta de corte é alimentada para remover o material. OTorno de torneamento horizontalOferece um alto grau de precisão e versatilidade, tornando-o adequado para uma ampla gama de aplicações, desde oficinas de pequena escala a grandes instalações industriais.
O papel do avental
O avental é um componente crucial do torno de giro horizontal, localizado na frente do carro. Abriga vários mecanismos que controlam o movimento do carruagem e do slide cruzado, responsáveis pelo movimento da alimentação da ferramenta de corte. O avental permite ao operador controlar a velocidade e a direção da alimentação, garantindo uma usinagem precisa e eficiente.
Componentes do avental
O avental consiste em vários componentes -chave, cada um com sua própria função específica. Estes incluem:
Haste de alimentação e parafuso de chumbo
A haste de alimentação e o parafuso de chumbo são dois eixos paralelos que correm ao longo do comprimento do leito do torno. A haste de alimentação é usada para movimentos regulares de alimentação, enquanto o parafuso de chumbo é usado para operações de rosqueamento. O avental contém embreagens e engrenagens que permitem ao operador envolver a haste de alimentação ou o parafuso de chumbo, dependendo dos requisitos de usinagem.
Embreagem de alimentação
A embreagem de alimentação é um mecanismo que envolve ou desengata a barra de alimentação ou o parafuso de chumbo, transmitindo energia do eixo do torno para o carruagem ou escorregamento cruzado. Ao controlar a embreagem de alimentação, o operador pode iniciar, parar ou alterar a direção do movimento da alimentação.
Alavanca de seletor de alimentação
A alavanca de seletor de alimentação é usada para selecionar a taxa de alimentação desejada. Está conectado a uma série de engrenagens dentro do avental, que pode ser ajustada para fornecer taxas de alimentação diferentes. A taxa de alimentação determina a rapidez com que a ferramenta de corte se move ao longo da peça de trabalho, afetando o acabamento da superfície e a quantidade de material removido.
Caixa de câmbio de mudança rápida
A caixa de câmbio de mudança rápida é outro componente importante do avental. Ele permite que o operador altere rapidamente a taxa de alimentação ou o tom dos threads que estão sendo cortados. Ao selecionar engrenagens diferentes, o operador pode atingir uma ampla gama de taxas de alimentação e arremessos, tornando o torno mais versátil e eficiente.
Controlando o movimento da alimentação
Agora que entendemos os componentes do avental, vamos dar uma olhada em como eles trabalham juntos para controlar o movimento da alimentação em um torno de torneamento horizontal.
Envolver o feed
Para iniciar o movimento da alimentação, o operador seleciona primeiro a taxa de alimentação desejada usando a alavanca de seletor de alimentação. Em seguida, a embreagem de alimentação é engajada, transmitindo energia do eixo para a barra de alimentação ou parafuso de chumbo. A barra de alimentação ou parafuso de chumbo gira, fazendo com que o carro ou o deslizamento cruzado se mova ao longo do leito do torno.
Mudando a direção da alimentação
A direção da alimentação pode ser alterada mudando a alavanca da embreagem de alimentação. Movendo a alavanca para posições diferentes, o operador pode reverter a direção da alimentação, permitindo operações de usinagem, como enfrentar e girar as duas direções.
Operações de encadeamento
Para operações de rosqueamento, o parafuso de chumbo é engajado em vez da barra de alimentação. O operador seleciona a relação de engrenagem apropriada na caixa de câmbio de mudança rápida para atingir o passo da rosca desejada. À medida que o parafuso de chumbo gira, ele move o carro a uma taxa precisa, permitindo que a ferramenta de corte corte as roscas com precisão.
Vantagens do controle de avental
O sistema de controle de avental em um torno de torneamento horizontal oferece várias vantagens, incluindo:
Precisão
O avental permite o controle preciso do movimento da alimentação, garantindo a usinagem precisa da peça de trabalho. O operador pode selecionar a taxa e a direção exatas de alimentação, resultando em acabamentos de superfície de alta qualidade e tolerâncias apertadas.
Versatilidade
Com a capacidade de alterar a taxa de alimentação e a direção, o torno de giro horizontal pode executar uma ampla gama de operações de usinagem, desde a simples torneamento até a rosqueamento complexo. A caixa de câmbio de mudança rápida aprimora ainda mais a versatilidade da máquina, permitindo fácil ajuste da taxa de alimentação e do passo da linha.
Eficiência
O sistema de controle de avental permite a usinagem eficiente, reduzindo o tempo e o esforço necessários para configurar e operar o torno. O operador pode selecionar rapidamente a taxa e a direção de alimentação desejadas, minimizando o tempo de inatividade e aumentando a produtividade.
Nossas ofertas horizontais de torneira

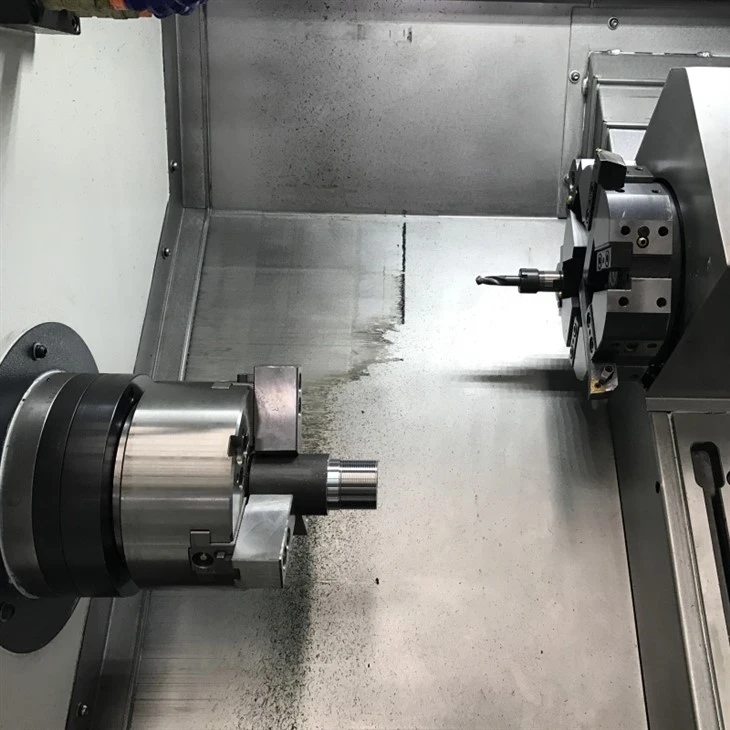

Como fornecedor de tornos horizontais, oferecemos uma variedade de máquinas de alta qualidade para atender às diversas necessidades de nossos clientes. NossoTorno de cama de novo inclinaçãoé uma máquina de última geração que combina precisão, versatilidade e eficiência. Possui sistemas avançados de controle de avental, garantindo movimentos suaves e precisos da alimentação.

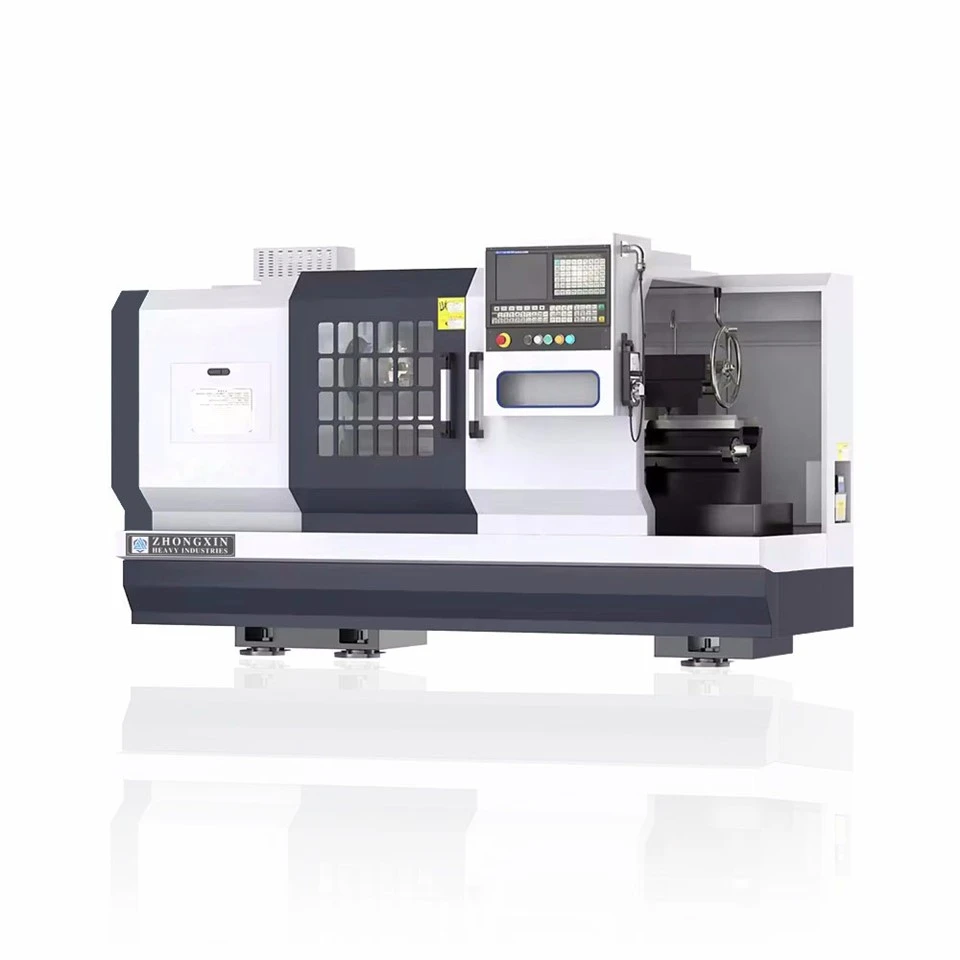

Além disso, também oferecemosTorno de fanucmodelos, conhecidos por sua confiabilidade e desempenho. Esses tornos estão equipados com sistemas de controle de FANUC, fornecendo recursos e recursos avançados para usinagem precisa.
Entre em contato conosco para comprar
Se você estiver interessado em comprar um torno de giro horizontal ou ter alguma dúvida sobre nossos produtos, incentivamos você a entrar em contato conosco. Nossa equipe de especialistas está pronta para ajudá -lo a encontrar a máquina certa para suas necessidades específicas. Seja você um pequeno workshop ou uma grande instalação industrial, temos soluções para ajudá -lo a melhorar suas operações de usinagem.
Referências
- "Fundamentos de usinagem", de John A. Schay
- "Modern Manufacturing Technology", de Geoffrey Boothroyd, Peter Dewhurst e Winston Knight
