Torno CNC pequeno com ferramental ativo

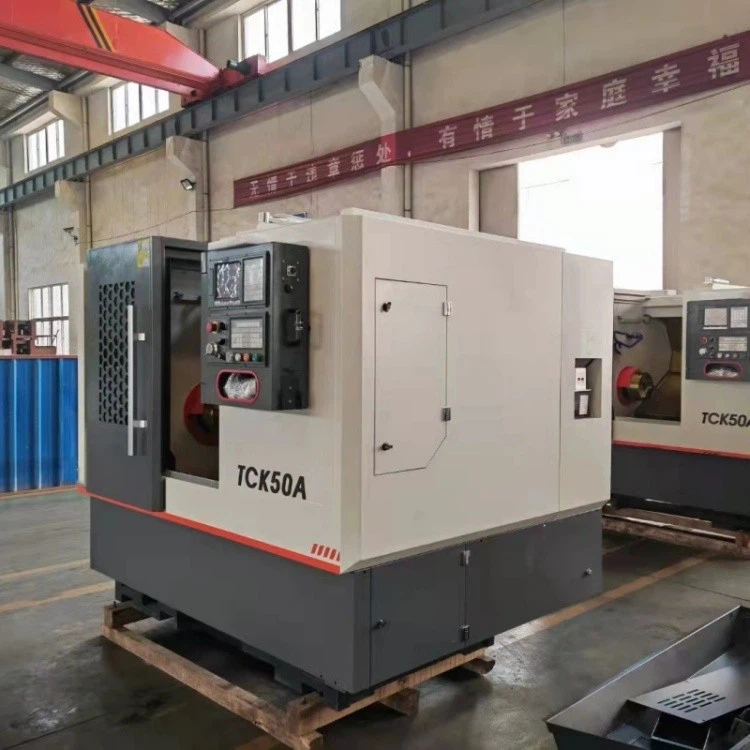

TCK50A pequeno torno cnc com ferramentas vivas
Uso de torno CNC
Pequeno torno cnc com ferramental vivo a máquina é adequada para processar todos os tipos de peças de trabalho de eixo e placa de pequeno e médio porte, e também pode girar várias roscas, arco circular, cone circular, superfície interna e externa do corpo revolvido. Esta máquina é amplamente utilizada em sanitários, válvulas, aparelhos elétricos, instrumentos, automóveis, motocicletas, rolamentos e assim por diante.
Principais Características
- Pequeno torno cnc com ferramentas vivas de alta precisão Taiwan formas lineares
- Unidade de fuso de alta velocidade
- Ferro fundido de maior rigidez
- Lubrificação automática integrada
- Torno CNC de leito inclinado de fundição de uma peça
- Pequeno torno CNC com ferramentas vivas, o torno adota uma estrutura de leito inclinado de 45 graus com forte rigidez, alta precisão e boa estabilidade
- Torre altamente rígida com indexação precisa para precisão de usinagem
- O design do fuso altamente rígido e de alta precisão permite cortes fáceis e potentes para serviços pesados
- Componentes de acionamento de alta qualidade alcançam características dinâmicas da mais alta qualidade
Detalhes da máquina
01 Mandril hidráulico
Mandril de furo passante em forma de cunha, trabalho rápido de fixação e afrouxamento sob pressão hidráulica, velocidade de fixação rápida, alta precisão
02 Torre de energia
Torre acionada por servo motor bidirecional de seleção rápida de ferramentas, usando travamento de engrenagem de extremidade tripla de alta precisão, através do suporte de ferramenta elétrica para realizar torneamento, fresamento e usinagem de perfuração como um todo, através do suporte de ferramenta elétrica pode ser usinagem de ângulo radial axial
03 Unidade de fuso de alta velocidade
Adotando conjunto de rolamentos de fuso de alta precisão e fuso com montagem de precisão e teste de equilíbrio dinâmico para garantir alta precisão do fuso, baixo ruído e forte rigidez.
04 Guia linear de alta precisão de Taiwan
Parafusos e porcas são processados em oficina com temperatura constante, retificação, montagem e controle de qualidade, o que pode garantir sua estabilidade de alta precisão, o uso de coeficiente de atrito de trilho linear é pequeno, velocidade de movimento rápida e alta precisão.
05 Cabeçote hidráulico traseiro:
A contraponta hidráulica é processada por ajuste manual (ou hidráulico), travamento manual (ou hidráulico) e pistão hidráulico cobrindo a peça de trabalho.
06 Lubrificação da máquina:
Bomba de lubrificação volumétrica tipo RBCLB-3ZK, lubrificação automática, principalmente guia de leito e placa de arrasto na superfície de cauda de andorinha, parafusos de esferas e porcas entre a superfície de lubrificação, fornecimento ininterrupto de óleo.
Especificações
|
MODELO |
TCK50A |
|
Máx. oscilação sobre a cama (mm) |
560 |
|
Máx. oscilação sobre o carro transversal (mm) |
300 |
|
Comprimento máximo de processamento (mm) |
500/800/1250 |
|
Unidade do fuso (mm) |
200/230(800/1250) |
|
Nariz de fuso |
A2-6/8(800/1250) |
|
Motor de fuso (kw) |
11/15(800/1250) |
|
Velocidade máxima do fuso (rpm) |
3000 |
|
Furo do fuso (mm) |
66/86(800/1250) |
|
Capacidade da barra (mm) |
55/75(800/1250) |
|
Especificações do parafuso do eixo X/Z |
3210/4010 |
|
Limite do curso do eixo X (mm) |
240 |
|
Limite do curso do eixo Z (mm) |
540/860/1300 |
|
Torque do motor do eixo X (Nm) |
10/15(800/1250) |
|
Torque do motor do eixo Z (Nm) |
10/15(800/1250) |
|
Repetibilidade do eixo X/Z (mm) |
+/- 0.003 |
|
Torre de ferramentas |
Torre de energia de 12 estações com eixo Y |
|
Curso do eixo Y (mm) |
-50-+50milímetros |
|
Dimensão alta do centro da torre (mm) |
100 |
|
Diâmetro da pena hidráulica (mm) |
70 |
|
Travessia hidráulica Quill (mm) |
80 |
|
Cone de pena hidráulica |
MT-5 |
|
Curso do cabeçote móvel hidráulico (mm) |
450 |
|
Dimensão da máquina (mm) |
2700/3300/3750*2000*2000 |
|
Peso (kg) |
3600/4500/5200 |
